1.脹緊聯接套選用說明
本附錄給出了脹緊聯結套(以下簡稱脹套)的選用方法及聯接尺寸。
A.1按照負荷選擇脹套

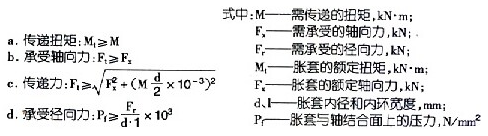

A.1.1選擇脹套應滿足：
A.1.2一個聯結采用數個脹套時的額定負荷
一個脹套的額定負荷小于需傳遞的負荷時，可以用兩個以上的脹套串聯使用，其額定負荷為：
Mtn=m.Mt；式中：Mtn—n個脹套總額定負荷；
m—負荷系數。（m值見表A1）
表A1
|
聯結中脹套的數量 N |
m |
|
|
Z1型脹套 |
Z2、Z3、Z4、Z5型脹套 |
|
|
1 |
1.00 |
1.0 |
|
2 |
1.56 |
1.8 |
|
3 |
1.86 |
2.7 |
|
4 |
2.03 |
— |
A.2結合面的公差及表面粗糙度
A.2.1與脹套結合的軸和孔，其公差帶按GB1800-79《公差配合 總論 標準公差與基本偏差》和GB1801《公差與配合尺寸至500mm孔、軸公差帶與配合》的規定。推薦的孔、軸公差帶列于表A2。
表A2
|
脹套型式 |
脹套內徑d mm |
與脹套結合的軸的公差帶 |
與脹套結合的孔的公差帶 |
|
Z1 |
＜38 |
h6 |
H7 |
|
≥38 |
h8 |
H8 |
|
|
Z2 |
所有直徑 |
h6或h8 |
H7或H8 |
|
Z3 |
所有直徑 |
h8 |
H8 |
|
Z4 |
所有直徑 |
h9或k9 |
N9或H9 |
|
Z5 |
所有直徑 |
h8 |
H8 |
A.2.2與脹套結合的軸和孔，其表面粗糙度按GB1031-83《表面粗糙度 參數及其數值》的規定。推薦的微觀不平度+點高度Rz列于表A3。
表A3
|
脹套型式 |
輪廓算術平均偏差Ra um |
|
|
與脹套結合的軸 |
與脹套結合的孔 |
|
|
Z1 |
≤1.6 |
≤1.6 |
|
Z2、Z3、Z4、Z5、Z6 |
≤3.2 |
≤3.2 |
|
Z7、Z10 |
≤3.2 |
— |
|
Z8、Z9、Z11、Z12、Z13、Z14 |
≤3.2 |
≤3.2 |
